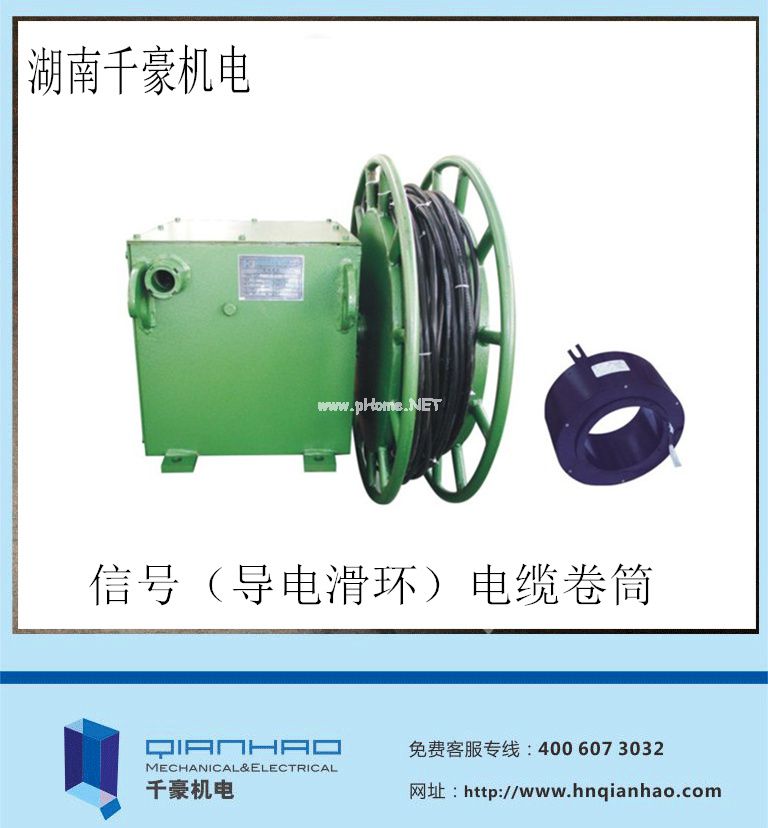

電纜卷筒的結構：卷筒兩端，一端支承在帶座軸承上(圖中未示出)，另一端用兩個滾動軸承支承在空心軸上。
空心軸上裝有5組集電環。每組集電環由中間三片銅環、外邊兩片對稱絕緣膠木片組成。三片銅環中，最中間的一片有一個耳子能隨卷筒回轉，另一個耳子與輸入電纜相連接，其余兩片是固定在空心軸上，是不轉的，每片端面上都有一個接頭，兩邊接頭同時與控制箱電纜相連。絕緣膠木片可防止電流相與相之間短接。大鏈輪驅動卷筒動作，小鏈輪帶動排纜螺旋軸回轉。卷筒內裝有過卷保護，當電纜在卷筒上的圈數較少(12m左右)時就會自動斷電，保護電纜與卷筒裝置。
